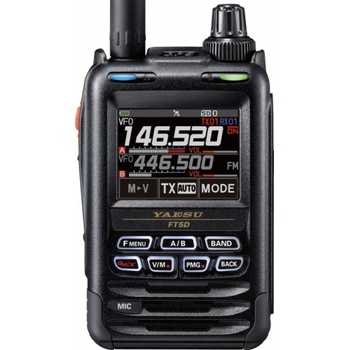

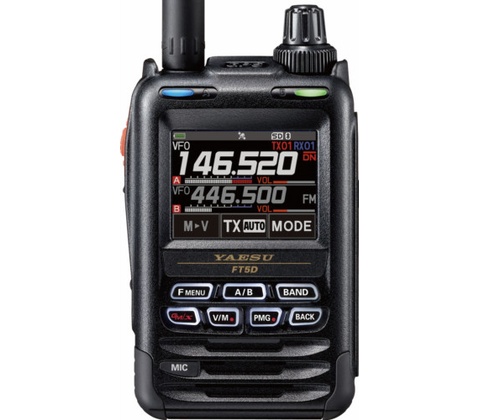

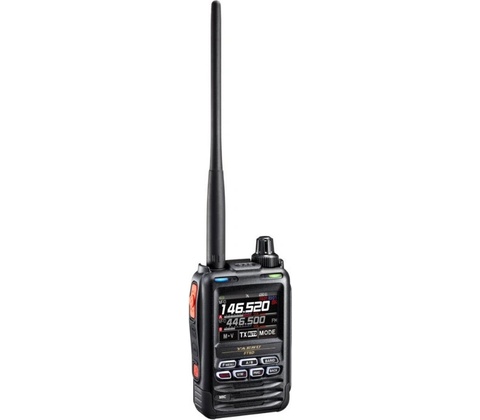

YAESU FT5DE

Nová Yaesu FT5DE je C4FM ručná rádiostanica s novými sofistikovanými funkciami.

V kopaktnom rozmere poskytuje spoľahlivý 5W RF výkon a hlasný 1W reproduktor navrchnutý pre kvalitný audio prednes. Rádiostanica poskytuje skutočnú dvojpásmovú prevádzku (V+V, U+U, V+U, U+V) vďaka dvom nezávislým prijímačom. Veľké LED indikátory nezávislé pre A a B prijímač znázorňujú status a nastavený komunikačný mód C4FM alebo analóg zvlášť pre každý prijímač. FT5DE podporuje C4FM súbežne na oboch prijímačoch.

Rádiostanica je odolná voči nárazom vďaka gumovej ochrane v rohoch tela zariadenia. Ochrana voči vode má hodnotu IPX7. Vysielačka sa pohodlne drží vďaka dobrému rozmeru a plochej zadnej strane.

Displej s vysokým rozlíšením zvýrazňuje frekvenciu príjimača, ktorý je v prevádzke. Farbu používaného prijimača je možné nastaviť na bielu, modrú alebo červenú. Tri dotykové tlačidlá na duspleji a sedem klasických tlačidiel pod displejom umožňujú intuitívne používanie.

Nová  TOUCH & GO prevádzka je pohodlná pre okamžité zahájenie komunikácie na často používanej frekvencii. Stlačením a podržaním tlačidla „PMG“ sa aktuálne nastavená frekvencia zapíše do Primárnej pamäťovej skupiny.  Po zapísaní a stlačení tlačidla “PMG” sa zobrazí status príjmu na zapísaných frekvenciách vo forme stĺpcov v grafe. Jednoduchým stlačením zobrazeného stĺpca môže užívateľ okamžite nastaviť zvolenú frekvenciu a začať vysielať.

Funkcia Band Scope monitoruje v reálnom čase až 79 kanálov v okolí nastavenej VFO frekvencie. Stredovu frekvenciu je možné meniť potenciometrom alebo dotykom na displeji.

Digitálne C4FM funkcie ako: Automatický výber módu (AMS), ID digitálnej skupiny (DG-ID) či Smart navigácia sú v Yaesu FT5DE samozrejme k dispozícii.

Yaesu FT5DE rovnako podporuje funkciu WiRES-X Portable Digitálny Nód. Môže byť ľahko nastavený cez počítač pripojený k internetu a voliteľný SCU-39 kábel.

V balení FT5DE je tiež nový rýchlo odopínateľný držiak (SHB-26) ako príslušenstvo, ktorý umožňuje montáž a demontáž vysielačky jednoduchým stlačením pri nosení za pásom.

Funkcie Yaesu FT5DE:

• Bezdrôtová handsfree prevádzka  použitím voliteľného Bluetooth® headsetu (SSM-BT10)
• VOX
• Memory Auto Grouping (MAG)
• VFO Skip
• Širokopásmový RX s plynulým prijímačom 0.5 MHz – 999.99 MHz (A prijímač) a 108 MHz – 580 MHz (B prijímač)
• Vstavaný vysokocitlivý 66 kanálový GPS prijímač 1200 / 9600 bps
• APRS datový modem
• 2200 mAh vysokokapacitná Li-Ion batéria (SBR-14LI)
• Nahrávanie hlasu
• Súbežný príjem AM/FM rozhlasového vysielania počas monitorovania dvoch frekvencií
• Slot pre micro SD kartu
• Intuitívna a jednoduchá prevádzka pomocou dotykového displeja
• Monitorovanie dvoch C4FM/C4FM frekvencií súčasne
• Odolná konštrukcia, vodeodolnosť IPX7
• Širokopásmový prijímač
• 79 kanálový band scope
• Funkcia nahrávania
• Funkcia snímky (vysielanie a príjem obrazových dát)
• Počet pamätí: 1000
• Podporované pásma: 2m a 70cm
• Konektor: SMA female

Balenie Yaesu FT5DE obsahuje:

• Yaesu FT-5DE
• dvojpásmová anténa
• SBR-14LI Li-Ion batéria 2200 mAh
• SAD-25 nabíjačka
• SHB-13 spona na opasok
• SHB-26 rýchloodopínací držiak na opasok
• USB kábel
• manuál

Továrenské nastavenie vysielačky neumožňuje vysielanie mimo amatérskych pásiem.

Technické špecifikácie Yaesu FT5DE:

Rozsah frekvencií

A prijímač RX 0.5 – 1,8 MHz (AM Radio) 1.8 – 30 MHz (SW Radio) 30 – 76 (88) MHz 76 (88) – 108 MHz (FM Radio) 108 – 137 MHz (Air Band) 137 – 174 MHz (144 MHz HAM) 174 – 222 MHz 222 – 420 MHz 420 – 470 MHz (430 MHz HAM) 470 – 800 MHz 800 – 999,99 MHz

B prijímač RX 108 – 137 MHz (Air Band) 137 – 174 MHz (144 MHz HAM) 174 – 222 MHz 222 – 420 MHz 420 – 470 MHz (430 MHz HAM) 470 – SBO MHz

TX 144 – 146 MHz 430 – 440 MHz

Kroky ladenia 5, 6.25, 8.33, 9, 10, 12.5, 15, 20, 25, 50, 100 kHz (8,33 kHz iba na leteckom pásme; 9 kHz iba na rozhlasovom AM pásme)

Frekvenčná stabilita ± 2,5 ppm (- 20°C až +60°C)

Typ vysielania

F1D, F2D, F3E, F7W

Odber 180 mA (príjem na jednom prijímači) 220 mA (príjem na dvoch prijímačoch) 110 mA (príjem na jednom prijímači, Standby) 145 mA (príjem na dvoch prijímačoch, Standby) 74 mA (príjem na jednom prijímači, Standby, Šetrič zapnutý v pomere 1:10) 74 mA (príjme na dvoch prijímačoch, Standby, Šetrič zapnutý v pomere 1:10) + 15 mA (zapnuté GPS) + 3 mA (digitál) 125 mA (AM/FM rádio) 600 ua (Automatické vypnutie) 1,6 A (5W TX, 144MHz 7,4V DC) 1.9 A (5W TX, 430MHz 7,4V DC)

Prevádzkové teploty -20°C až +60°C

Rozmery 62 x 100 x34 mm (s SBR-14LI, bez potenciometra, antény a spony na opasok)

Hmotnosť 282g s SBA-14LI a anténou

Vysielač

RF výkon 5 W / 2,5 W / 1 W / 0,3 W (Li-ion batéria alebo EXT DC) 0,9 W / 0,3 W (s FBA-39)

Typ modulácie

F1 D, F2D, F3E: F7W:4fSK (C4FM)

Prijímač

Typ obvodu

• AM, NFM: Double-Conversion Super heterodyne,
• AM/FM Radio: Direct-Conversion lntermediate

Frekvencie

• 1.: 58,05 MHz (AM, NFM A prijímač)
• 1.: 57,15 MHz (AM, NFM B prijímač)
• 2.: 450 kHz (AM, NFM)

Selektivita

NFM, AM 12 kHz / 35 kHz (-6 dB / -60 dB)

AF výstup 1000 mW (8 ohm pre 10% THD) vnútorný reproduktor 500 mW (8 ohm pre 10 % THD) jack pre externý reproduktor
